Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 09 окт 2017, 19:17

Светодиодное освещения аквариума:
«лунная ночь».



В очередной статье из заявленной серии публикаций я хочу рассмотреть самое простое устройство — ночную подсветку аквариума. Простота заключается в том, что здесь не требуется никаких особых расчетов по подбору спектра, не нужно большой мощности светодиодов, и, соответственно, можно не заботиться об охлаждении. С другой стороны, дополнительный светильник «лунного света», не смотря на свою простоту, может изрядно украсить аквариум ночью, и позволяет наблюдать за ним в темное время суток.




В аквариумистской среде считается, что рыбы не видят в синем спектре. Научных сведений, подтверждающих этот факт мне не удалось обнаружить, но на практике это можно считать правильным, по крайней мере в отношении большинства распространенных у аквариумистов рыб. Подтверждением тому служит ночная окраска некоторых рыб, например, пецилобриконов и нанностомусов, которая не перекрашивается в дневную под синим светодиодным освещением.

Никаких отклонений роста и развития растений от обычного при использовании «лунного света» не выявлено. То же самое можно сказать и про водоросли. Никаких вспышек развития водорослей при такой подсветке не наблюдалось не смотря на круглосуточную работу освещения, то штатного, то ночного.

В рамках данной статьи был отмакетирован ночной светильник «лунного» света на синих светодиодах с функцией автоматического включения при выключении основных ламп (любых кроме светодиодных, они не излучают ИК) аквариума, что позволит сэкономить для него таймер. Светильник собран из бывших в употреблении электронных компонентов от компьютерной техники и китайских игрушек, что радикально положительно сказалось на его стоимости. Схема представлена на рисунке. По сути это преобразователь напряжение-ток на полевом транзисторе. Так как напряжение затвора транзистора не стабилизировано, а подается с напряжения питания схемы через делитель на переменном резисторе R1, схема обладает возможностью диммирования, то есть линейного изменения яркости светодиодов в зависимости от напряжения питания и/или положения движка переменного резистора.

Конструктивно схема размещена на полоске одностороннего фольгированного текстолита размером 15х1 см. Можно и меньше, так как первоначально предполагалось установить 12 светодиодов, но на небольшой аквариум вполне хватило шести. Рисунок печатных проводников выполнен резаком, монтаж частично поверхностный, частично – навесной. Детали были демонтированы из старой техники, покупались только планарные резисторы R2-R9 формфактора 0805 и подстроечный резистор R1 СП3-19. Полевой транзистор Q1 от старой материнской платы – AHK6030LX, подойдет любой низковольтный MOSFET с пороговым напряжением затвора порядка двух вольт и в корпусе не меньше D-Pack.

Так как схема работает в линейном режиме, транзистор будет рассеивать некоторую мощность. Сдвоенный фототранзистор Q2 демонтирован из отслужившей свое компьютерной мышки с шариком. В современных с оптическим сенсором такого транзистора нет. Можно использовать любой подходящий кремниевый фототранзистор, важно только чтобы он был в корпусе, пропускающем только ИК излучение (Такие корпуса непрозрачные на вид). В противном случае схема будет вести себя нестабильно под действием засветки от своих же светодиодов. Подстроечный резистор R1 может быть номиналом от 10 до 47 Ком, тип его не критичен. Светодиоды D1-D6 noname синего цвета демонтированы из детской игрушки китайского производства.

Для большинства светодиодов в пластиковых корпусах диаметром 3 мм рабочий ток при долговременном включении – 20 мА, поэтому при наладке схемы необходимо установить с помощью переменного резистора R1 ток потребления, равный суммарному для всех светодиодов при номинальном для нерегулируемого и максимальном для регулируемого напряжении источника питания. В нашем случае это 120 мА. Резисторы R4-R9 служат для выравнивания токов светодиодов из-за разброса их электрических и температурных параметров. Резистор R3 необходим для устойчивого выключения схемы при засветке фототранзистора Q2 ИК излучением основных ламп.

В качестве источника питания использовано старое зарядное устройство от мобильного телефона NOKIA с напряжением 5 В и максимальным током 350 мА. Шнур от зарядного устройства заменен на более длинный и с большим сечением проводников для большей надежности при механических и тепловых воздействиях. При подключении питания желательно также предусмотреть тумблер или иной низковольтный ручной выключатель, тогда можно будет включать данную подсветку только изредка, по желанию (естественно, только в то время, пока дневной свет не работает).

На фотографиях приведен способ монтажа в фабричную крышку при помощи термопистолета. При этом светодиодная линейка была разрезана на две части для удобства установки вместе с энергосберегающей лампой с цоколем Е14. Обратите внимание на расположение фототранзистора относительно лампы. Необходимая оптическая засветка аквариума достигается отгибанием светодиодов от вертикального положения в нужную сторону. Результат до оформления аквариума и регулировки положения светодиодов представлен на фото.

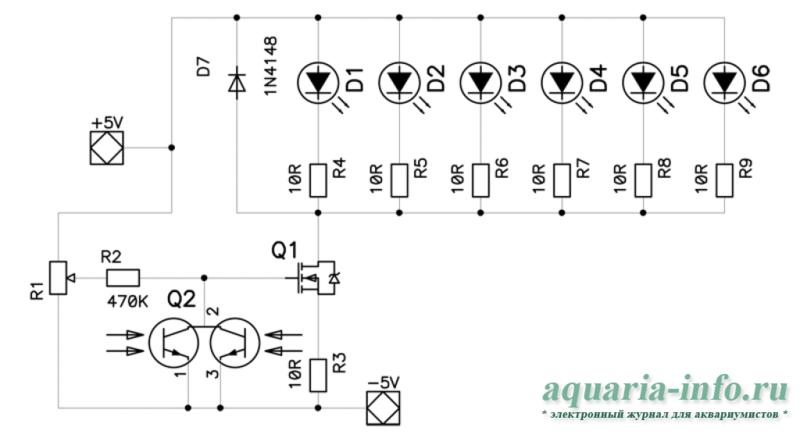

Схема устройства



Монтажная плата

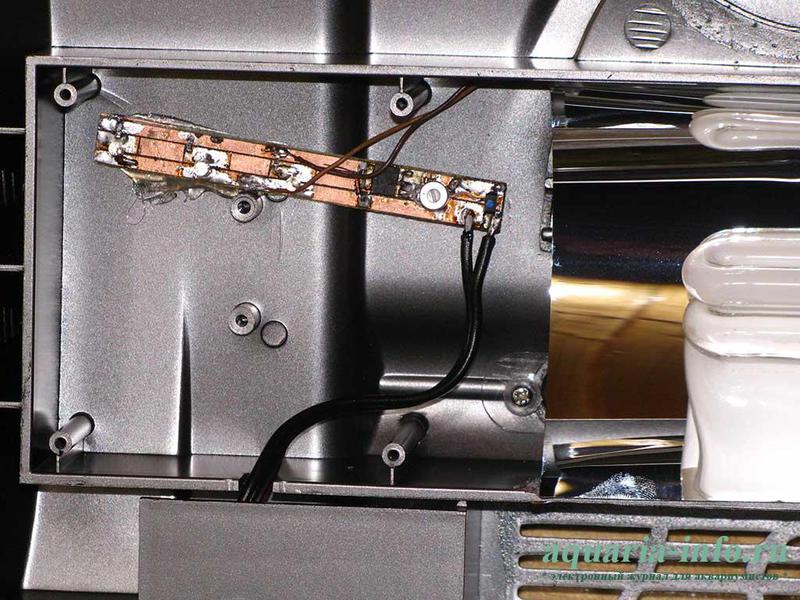

установка в крышке аквариума





Вот что получилось



Источник: aquaria-info.ru

__________________________________________________________________

Дополнительные материалы нашего сайта:
Важные темы раздела "Общие вопросы аквариумистики".
Важные темы раздела "Аквариумное оборудование".
Важные темы раздела "Освещение аквариума".
Важные темы раздела "Аквариумные рыбки".
Важные темы раздела "Болезни обитателей аквариума".
Важные темы раздела "Корма и кормления".
Важные темы раздела "Дизайн и оформление аквариума".
Важные темы раздела "Беспозвоночные +".
Важные темы раздела "Водоросли и аквариумные растения".
Важные темы раздела "Морской аквариум".
Важные темы раздела "Очумелые ручки".
Важные темы раздела "Декоративные пруды".
Важные темы раздела "Общение и флуд".

Аватара пользователя
Ancistrus
Модератор
Модератор
Сообщения: 7057
Зарегистрирован: 30 окт 2015, 13:55
На форуме:
Ваша страна: Грузия
Имя: David
Откуда: г. Тбилиси
Благодарил (а): 5502 раза
Поблагодарили: 1086 раз
Награды: 9

За активность За позитив За уникальный материал За дружелюбие и отзывчивость За вклад в развитие Старая гвардия Защитник форума
Форумчанин года Модератор

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 09 окт 2017, 19:24

Очень интересные мысли в статье.., но я что-то, всё-таки, сомневаюсь, что синие светодоиды, не вызывают впышку водорослей.. :head:

Аватара пользователя
Олег
Администратор
Администратор
Сообщения: 41891
Зарегистрирован: 22 мар 2010, 13:00
На форуме:
Ваша страна: Россия
Имя: Олег
Откуда: Санкт-Петербург
Благодарил (а): 4308 раз
Поблагодарили: 8756 раз
Награды: 9

Гранд форума За активность За дружелюбие и отзывчивость За вклад в развитие За то, что мы все вместе Форумчанин года Администратор
Контактная информация:

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Олег » 10 окт 2017, 06:56

Синяя часть спектра вероятно не всегда
способствует росту и развитию водорослей.

Аватара пользователя
Олег
Администратор
Администратор
Сообщения: 41891
Зарегистрирован: 22 мар 2010, 13:00
На форуме:
Ваша страна: Россия
Имя: Олег
Откуда: Санкт-Петербург
Благодарил (а): 4308 раз
Поблагодарили: 8756 раз
Награды: 9

Гранд форума За активность За дружелюбие и отзывчивость За вклад в развитие За то, что мы все вместе Форумчанин года Администратор
Контактная информация:

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Олег » 10 окт 2017, 06:57

*Внесено в список важных тем
раздела "Освещение аквариума".

Аватара пользователя
Ancistrus
Модератор
Модератор
Сообщения: 7057
Зарегистрирован: 30 окт 2015, 13:55
На форуме:
Ваша страна: Грузия
Имя: David
Откуда: г. Тбилиси
Благодарил (а): 5502 раза
Поблагодарили: 1086 раз
Награды: 9

За активность За позитив За уникальный материал За дружелюбие и отзывчивость За вклад в развитие Старая гвардия Защитник форума
Форумчанин года Модератор

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 10 окт 2017, 21:24

Олег писал(а):Синяя часть спектра вероятно не всегда
способствует росту и развитию водорослей.
Да.., интересно, в каком случае он будет способствовать развитию водорослей..?
Но думаю, это невозможно понять.. :head:

Аватара пользователя
Ancistrus
Модератор
Модератор
Сообщения: 7057
Зарегистрирован: 30 окт 2015, 13:55
На форуме:
Ваша страна: Грузия
Имя: David
Откуда: г. Тбилиси
Благодарил (а): 5502 раза
Поблагодарили: 1086 раз
Награды: 9

За активность За позитив За уникальный материал За дружелюбие и отзывчивость За вклад в развитие Старая гвардия Защитник форума
Форумчанин года Модератор

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 11 окт 2017, 19:47

Ну по крайней мере, можно рискнуть, поэкспериментировать.. :-))

Аватара пользователя
DDD
Житель форума
Житель форума
Сообщения: 2096
Зарегистрирован: 10 дек 2017, 14:04
На форуме:
Ваша страна: Россия
Имя: Дмитрий
Откуда: Бийск
Благодарил (а): 1405 раз
Поблагодарили: 1888 раз
Награды: 2

За активность За вклад в развитие

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение DDD » 29 дек 2017, 06:52


Аватара пользователя
барон Х (не икс)
Участник
Участник
Сообщения: 191
Зарегистрирован: 09 янв 2015, 17:17
На форуме:
Ваша страна: Россия
Имя: алексей
Откуда: дер. Сенцово костромская область
Благодарил (а): 29 раз
Поблагодарили: 238 раз
Награды: 5

За активность За позитив За уникальный материал За компетентность Старая гвардия

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение барон Х (не икс) » 29 дек 2017, 13:20

Ancistrus писал(а):Очень интересные мысли в статье.., но я что-то, всё-таки, сомневаюсь, что синие светодоиды, не вызывают впышку водорослей.. :head:
Насколько я понял, освещение это слабое, только чтоб разглядеть содержимое аквариума, водорослям этого не хватит даже при благоприятном спектре.

Аватара пользователя
DDD
Житель форума
Житель форума
Сообщения: 2096
Зарегистрирован: 10 дек 2017, 14:04
На форуме:
Ваша страна: Россия
Имя: Дмитрий
Откуда: Бийск
Благодарил (а): 1405 раз
Поблагодарили: 1888 раз
Награды: 2

За активность За вклад в развитие

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение DDD » 29 дек 2017, 14:08

Олег писал(а):Синяя часть спектра вероятно не всегда
способствует росту и развитию водорослей.
Вот пример


Ancistrus писал(а):что синие светодоиды, не вызывают впышку водорослей..
Вот мох и травка из это аквы увы чистейшая :jokingly:








барон Х (не икс) писал(а):Насколько я понял, освещение это слабое, только чтоб разглядеть содержимое аквариума, водорослям этого не хватит даже при благоприятном спектре.
Пример выше :no: траву и мох просто полю как мусор (калий железо,нитраты) после подмен :thumbs_up

Аватара пользователя
Ancistrus
Модератор
Модератор
Сообщения: 7057
Зарегистрирован: 30 окт 2015, 13:55
На форуме:
Ваша страна: Грузия
Имя: David
Откуда: г. Тбилиси
Благодарил (а): 5502 раза
Поблагодарили: 1086 раз
Награды: 9

За активность За позитив За уникальный материал За дружелюбие и отзывчивость За вклад в развитие Старая гвардия Защитник форума
Форумчанин года Модератор

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 29 дек 2017, 14:29

Дмитрий, извини, не понял, т. е. не вызывают вспышку..?

Аватара пользователя
DDD
Житель форума
Житель форума
Сообщения: 2096
Зарегистрирован: 10 дек 2017, 14:04
На форуме:
Ваша страна: Россия
Имя: Дмитрий
Откуда: Бийск
Благодарил (а): 1405 раз
Поблагодарили: 1888 раз
Награды: 2

За активность За вклад в развитие

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение DDD » 29 дек 2017, 14:46

У меня в креветочнике четыре вида мха простенького крипта погостемон фото с этой лужи да есть борода на коряге (специально пытаюсь развести правдой неудачно) На стеклах бывает налет от избытка света летом. По поводу пользы я далёк от травы по мне так синий цвет это просто для придания красоты аквы

Аватара пользователя
Ancistrus
Модератор
Модератор
Сообщения: 7057
Зарегистрирован: 30 окт 2015, 13:55
На форуме:
Ваша страна: Грузия
Имя: David
Откуда: г. Тбилиси
Благодарил (а): 5502 раза
Поблагодарили: 1086 раз
Награды: 9

За активность За позитив За уникальный материал За дружелюбие и отзывчивость За вклад в развитие Старая гвардия Защитник форума
Форумчанин года Модератор

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 29 дек 2017, 14:57

DDD писал(а): по мне так синий цвет это просто для придания красоты аквы
Да, конечно..!
И ещё -
барон Х (не икс) писал(а):чтоб разглядеть содержимое аквариума,
больше никакой роли он не играет, ИМХО
Главное, что-бы вспышку водорослей не вызывали..

Аватара пользователя
Ancistrus
Модератор
Модератор
Сообщения: 7057
Зарегистрирован: 30 окт 2015, 13:55
На форуме:
Ваша страна: Грузия
Имя: David
Откуда: г. Тбилиси
Благодарил (а): 5502 раза
Поблагодарили: 1086 раз
Награды: 9

За активность За позитив За уникальный материал За дружелюбие и отзывчивость За вклад в развитие Старая гвардия Защитник форума
Форумчанин года Модератор

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 23 янв 2018, 19:36

Народ, вот, хозяин этого акваса
  сказал, что у него, от этого, никаких вспышек водорослей не было.. :crazy:

Аватара пользователя
Игорь М
Житель форума
Житель форума
Сообщения: 1628
Зарегистрирован: 21 дек 2011, 23:04
На форуме:
Ваша страна: Израиль
Имя: Игорь
Откуда: г.Ашдод
Благодарил (а): 1067 раз
Поблагодарили: 735 раз
Награды: 6

За активность За позитив За дружелюбие и отзывчивость За помощь Старая гвардия Защитник форума

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Игорь М » 23 янв 2018, 20:27

Красиво.А и не думаю,что такая подсветка может вызвать вспышку водорослей.

Аватара пользователя
Ancistrus
Модератор
Модератор
Сообщения: 7057
Зарегистрирован: 30 окт 2015, 13:55
На форуме:
Ваша страна: Грузия
Имя: David
Откуда: г. Тбилиси
Благодарил (а): 5502 раза
Поблагодарили: 1086 раз
Награды: 9

За активность За позитив За уникальный материал За дружелюбие и отзывчивость За вклад в развитие Старая гвардия Защитник форума
Форумчанин года Модератор

Re: Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 28 апр 2018, 02:55




Аватара пользователя
Ancistrus
Модератор
Модератор
Сообщения: 7057
Зарегистрирован: 30 окт 2015, 13:55
На форуме:
Ваша страна: Грузия
Имя: David
Откуда: г. Тбилиси
Благодарил (а): 5502 раза
Поблагодарили: 1086 раз
Награды: 9

За активность За позитив За уникальный материал За дружелюбие и отзывчивость За вклад в развитие Старая гвардия Защитник форума
Форумчанин года Модератор

Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 26 июл 2018, 11:33

Ю.В. писал(а):
25 июл 2018, 09:10
ИМХО "луна" на всю ночь в пресном зло. Только бурые кормить. Проверено лично и не раз. В качестве декоративной подсветки пару часов вечером- да, не мешает. В море- нужна обязательно. Чтоб какая-нибудь креветка сослепу в какую-нибудь актинию не влезла :-D

Аватара пользователя
Ю.В.
Житель форума
Житель форума
Сообщения: 3858
Зарегистрирован: 02 июн 2011, 21:06
На форуме:
Ваша страна: Украина
Имя: Юрий
Откуда: Киев
Благодарил (а): 1541 раз
Поблагодарили: 2375 раз
Награды: 5

За уникальный материал За вклад в развитие За компетентность За помощь Советник по общим вопросам
Контактная информация:

Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ю.В. » 26 июл 2018, 15:25

Подтверждаю. Если какие то узкие частоты не вызывают вспышек, то их нужно вычислять и «ловить». В общем случае- привет бурые, если горит всю ночь.
Аналогично и с зрением рыб. Возможно, в каких то частотах они и не видят. В «просто синем» видят прекрасно. А им иногда и спать надо.
Аналогично и с темновой фазой растений. Поэтому, совершенно не стесняясь повторю
Ю.В. писал(а):
26 июл 2018, 11:33
ИМХО "луна" на всю ночь в пресном зло. Только бурые кормить. Проверено лично и не раз. В качестве декоративной подсветки пару часов вечером- да, не мешает.
:-D
UViAQUA.COM Аквариумистика с Ю.В. Просто о сложном

Ю.В. в личке консультирует только девушек и только с фото "ню" на аватарке.
Любого желающего- плиз в темы на форуме, в "прямой эфир".
Помните, любая информация имеет ценность не только для Вас.

Аватара пользователя
Ancistrus
Модератор
Модератор
Сообщения: 7057
Зарегистрирован: 30 окт 2015, 13:55
На форуме:
Ваша страна: Грузия
Имя: David
Откуда: г. Тбилиси
Благодарил (а): 5502 раза
Поблагодарили: 1086 раз
Награды: 9

За активность За позитив За уникальный материал За дружелюбие и отзывчивость За вклад в развитие Старая гвардия Защитник форума
Форумчанин года Модератор

Светодиодное освещения аквариума: «лунная ночь»

Сообщение Ancistrus » 26 июл 2018, 16:06

Ю.В. писал(а):
26 июл 2018, 15:25
В «просто синем» видят прекрасно
Значит я правильно заметил.. :-))

Ответить

Вернуться в «Освещение в аквариуме»
