Мой новый светильник. Несколько экспериментов сразу...

Сообщение Leo Angel » 26 апр 2017, 23:48

Нет покоя...
Решил переделать светильник в 60 литрах с криптами.
А заодно и провести несколько экспериментов...

Сразу хочу сказать, что переделывал светильник потому, что несмотря на хороший рост растений, всё как-то отливало желтизной.
Хотя ЛЭДы были 6500К, 10000-150000К и красные 650нм.
Причём красных из 24 ЛЭДов было всего 4шт.
Но всё как-то было тускло. Очевидно не хватало именно тех 8000К, о которых писал в своё время Амано.
Вот и решил кое-что изменить. Хотя бы добавить зелёного.
Это был основной посыл изменений, а заодно и эксперимент номер 1 - улучшить картинку.
А поскольку ломать существующий светильник не хотелось, то решил поступить кардинально - сделать НОВЫЙ светильник.
А заодно и проверить не только новое расположение и самого светильника и ЛЭДов, но также насколько подходит корпус-радиатор для аквариумных нужд.
Это - эксперимент номер 2.
В интернете был найдет набор юного строителя аквариумных светильников. :jokingly:
Выбрал подходящий по размерам - длиной 40см. Аквариум у меня длиной 45см.
Крепление светильника позволяет установить этот корпус на мою длину.
Забегая вперёд, скажу, что крепление на аквариум мне не очень понравилось, но пока будет так, а дальше посмотрим. Может и переделаю.
Но это чисто эстетические извращения. :-D Крепления надёжно держат светильник на аквариуме.
Итак, перейдём к картинкам.
Вот рисунок светильника.




Что входит в комплект, видно на рисунке. Мне также понравилось наличие защитного пластика.
Предотвращает попадание брызг на ЛЭДы.

Далее. Вот размеры. Длины есть разные - от 40см и до 150см. Цвет корпуса - чёрный и серебряный.
Я выбрал чёрный. 40см. Корпус служит одновременно и радиатором. Удобно.




В том же магазине продаются платы для пайки ЛЭДов специально для этого корпуса.
На плате под 40см располагаются 6 ЛЭДов. Можно ставить 1W, можно 3W.
Разводка уже сделана - ЛЭДы подключены последовательно, есть площадки для термопасты, пайки самих ЛЭДов и для подключения проводов.




Теперь про ЛЭДы.
Заказал такие ЛЭДы мощностью 3W фирмы Epistar:




Вот таких цветов (длин волн):
  1. 10000-15000K - Cool-White,
  2. 6000-6500K - White,
  3. 620-623nm - Red,
  4. 520-523nm - Green.
Перелопатил гору всякой-разной умной и не очень литературы по выращиванию растений и по освещению травников, решил немного усложнить задачу и провести ещё один эксперимент.
Эксперимент номер 3: докупил ещё и так называемых полноспектральных ЛЭДов - 380-800nm - Full-Spectrum.
Кратко что это за зверь.
Вот его спектр:




Про такие ЛЭДы пишут так:
1. Оптимальный спектр
· Красный свет с длиной волны 650-660 нм и синий свет с длиной волны 440-450 нм – они необходимы для роста стеблей и листьев, образования цветов и плодов.
· ИК-излучение – улучшает процессы фотосинтеза.
· УФ-излучение – необходимо для выращивания эфирно-масличных культур.
· Желто-зеленое излучение – делает излучения мягким для глаз

2. Универсальность – подходит для всех видов растений на любой стадии вегетации, соединяет весь спектр лучей в одном корпусе.
3. Эффективность – в три раза результативнее при выращивании растений, чем светодиод с узким спектром.
В несколько раз эффективнее, чем использование «сборных» ламп с разным типом светодиодов.
Всё это относится в наземным растениям, но эксперимент будет заключаться в определении "нужности и полезности" ЛЭДов данного типа для подводных растений.

Параметры ЛЭДов таковы:




Не думаю, что белые ЛЭДы выдают заявленные 260-280Лм.
Если будет 200Лм, то уже будет хорошо.
Светильник решил строить по такому принципу.
Контроллер имеет 4 канала. Значит и у светильника будет 4 канала.
По цветам распределение такое:
- 1 канал - 6шт Cool-White (10000-15000K)
- 2 канал - 4шт Green + пока 2шт Cool-White (в дальнейшем хочу заменить Cool-White на 495nm-500nm Cyan)
- 3 канал - 3шт Red + 3шт Full spectrum
- 4 канал - 6шт White (6500К)
Регулируя яркость каждого канала, можно "поиграться" со спектром и подобрать оптимальный.
При максимальной яркости должно получиться примерно (очень примерно) так:
6Х200Лм (10000-15000K) + 4Х80Лм (Green) + 2Х200Лм (10000-15000K) + 3Х50Лм (Red) +3Х60Лм (Full spectrum) + 6Х200Лм (6500K) = 3450 Лм
Делим на 50 литров воды. Получим 3450/50=69Лм/л.
Даже через чур! Можно уменьшать общую яркость.

Припаял ЛЭДы, смазав их основания термопастой.
Вот три пока канала:




Платы крепятся к корпусу с помощью двустороннего термоскотча.

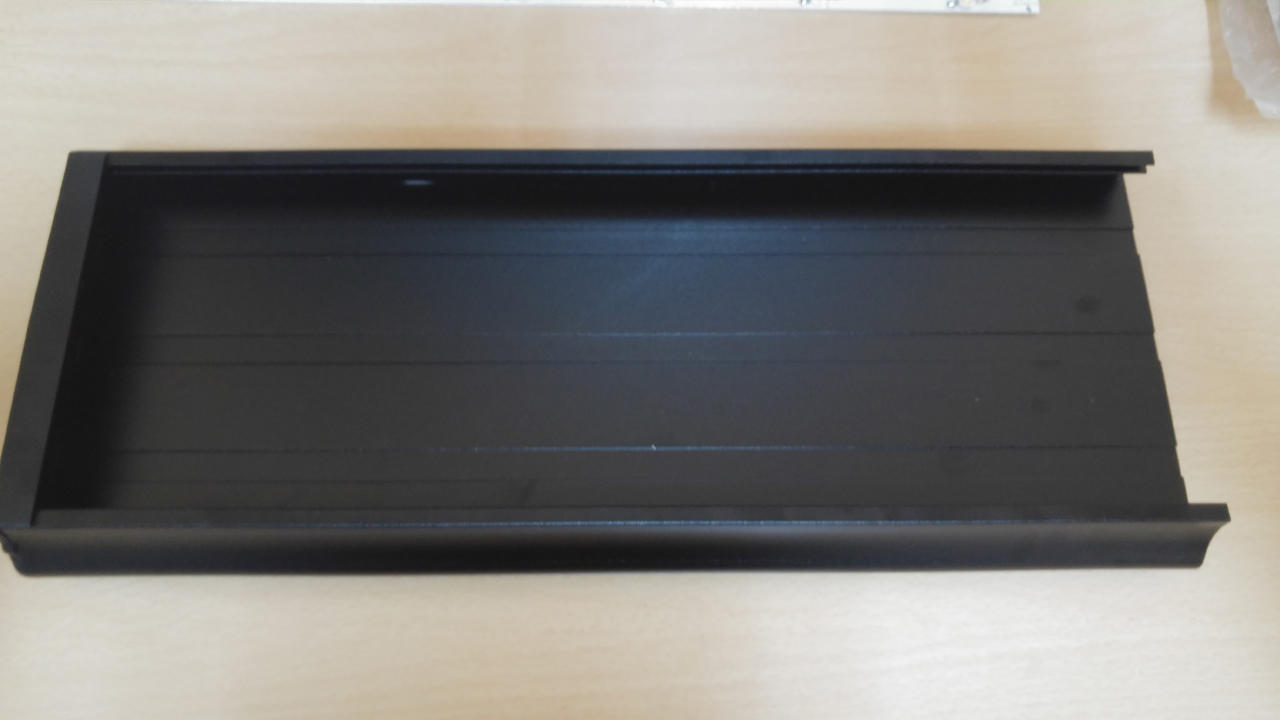

Корпус готов к установке ЛЭДов.




Вот все 4 канала уже приклеены.




Пробное включение. Всё работает - уже хорошо.




Вот светильник в сборе.




Подключение к контроллеру через 8-контактный разъём, который был куплен у той же фирмы, что и корпус.

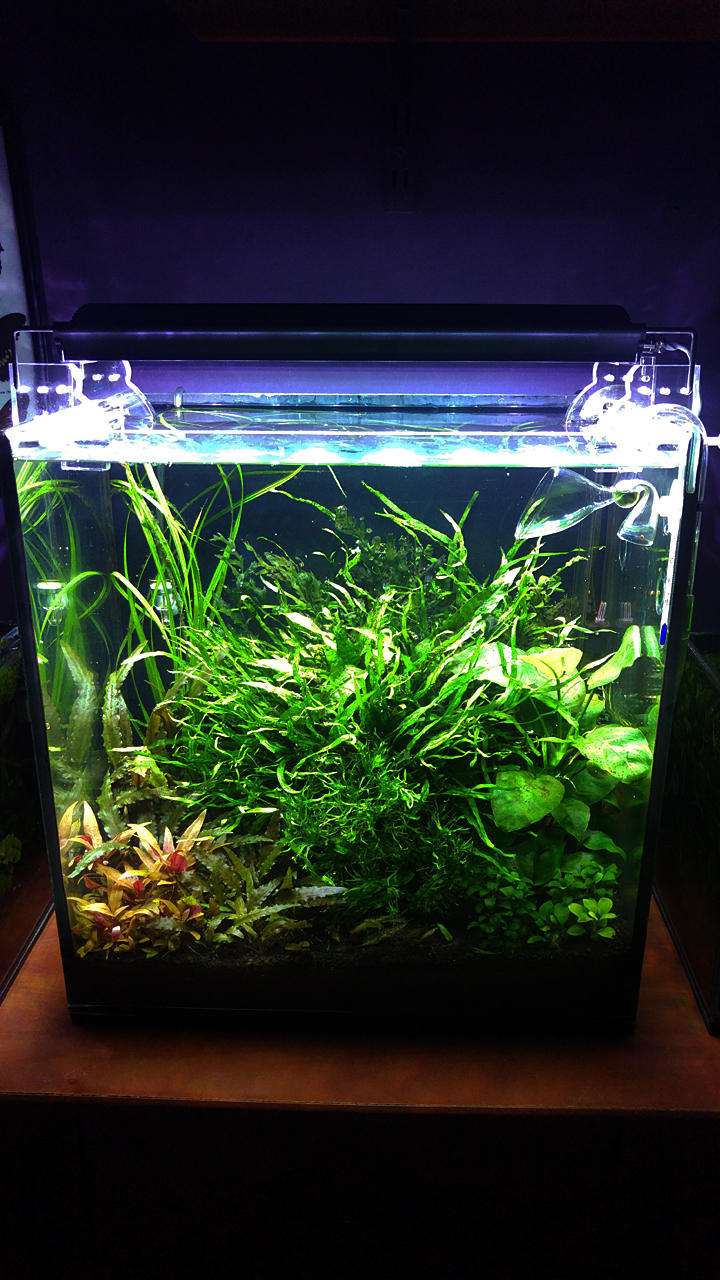

Светильник на аквариуме.




Теперь самое интересное. :dance4:
Вот сравните, так аквариум выглядел со СТАРЫМ светом (слева), а так выглядит с НОВЫМ (справа).
С учётом того, что фото не передаёт полной цветовой картины, по-моему, всё же видно, что картинка стала выглядеть лучше - ярче и сочнее.
И зеленее. Увеличилась площадь освещённости. Обратите внимание на Outflow LilyPipy справа.
Почти нет засветки на папоротниках (белые пятна посредине на папоротниках).
Визуально стало лучше. Ну, по крайней мере, мне так кажется.
Как поведут себя растения - покажет время.




Игрища со спектром.

1. Отключён канал Cool-White (10000-15000K), горят только 6500К, красный и зелёный.




2. Отключён канал Cool-White (10000-15000K) и White (6500К) , горят только красный и зелёный.




3. Горят только красные и полноспектральные.




4. Горят только зелёные.




5. Отключён зелёный и красный каналы, горят Cool-White (10000-15000K) и White (6500К).




6. Отключён зелёный канал, горят Cool-White (10000-15000K), White (6500К) и красный.




7. Отключён красный канал, горят Cool-White (10000-15000K), White (6500К) и зелёный.




Ну и в конце повествования - мой набор аквариумов. "Малыши" по краям под старым светом, 60 литров с новым светильником - посредине. :jokingly:
Можете сравнить.




Простите, что так длинно. :-[

И по традиции.
Вопросы принимаются, критика приветствуется.

Аватара пользователя
No_fate
Житель форума
Житель форума
Сообщения: 1021
Зарегистрирован: 04 фев 2013, 16:01
На форуме:
Ваша страна: Россия
Имя: Евгений
Откуда: Ростов-на-Дону
Благодарил (а): 19 раз
Поблагодарили: 104 раза
Награды: 5

За активность За позитив За дружелюбие и отзывчивость За помощь Старая гвардия
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение No_fate » 27 апр 2017, 08:51

ну что сказать,классно :thumbs_up
Жизнь не так проста как Вы думаете,она проще!
тел.89281583399

Аватара пользователя
kvit
Житель форума
Житель форума
Сообщения: 2316
Зарегистрирован: 17 апр 2010, 19:34
На форуме:
Ваша страна: Россия
Имя: Виталий
Откуда: Москва
Благодарил (а): 232 раза
Поблагодарили: 473 раза
Награды: 9

За позитив За дружелюбие и отзывчивость За рекламу За компетентность За спонсорство За помощь Старая гвардия
Защитник форума Почётный Модератор
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение kvit » 27 апр 2017, 12:06

:thumbs_up :thumbs_up :thumbs_up

Аватара пользователя
Игорь М
Житель форума
Житель форума
Сообщения: 1628
Зарегистрирован: 21 дек 2011, 23:04
На форуме:
Ваша страна: Израиль
Имя: Игорь
Откуда: г.Ашдод
Благодарил (а): 1067 раз
Поблагодарили: 736 раз
Награды: 6

За активность За позитив За дружелюбие и отзывчивость За помощь Старая гвардия Защитник форума

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Игорь М » 27 апр 2017, 16:41

На каких мощностях ты испытываешь новый светильник и как его температура при этом.В наших краях это немаловажно.

Аватара пользователя
Leo Angel
Администратор
Администратор
Сообщения: 11137
Зарегистрирован: 04 сен 2013, 23:42
На форуме:
Ваша страна: Израиль
Имя: Леонид
Откуда: Хайфа
Благодарил (а): 1714 раз
Поблагодарили: 4823 раза
Награды: 12

Гранд форума За активность За позитив За уникальный материал За вклад в развитие За то, что мы все вместе Аквариумист-дизайнер
За помощь Форумчанин года Администратор
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Leo Angel » 27 апр 2017, 21:43

Сегодня принёс люксметр и лазерный термометр.
Завтра измерю и температуру и освещённость.
Нужно немного подождать - примерно до завтра до обеда. :)

Аватара пользователя
Cargoo
Завсегдатай
Завсегдатай
Сообщения: 634
Зарегистрирован: 08 янв 2016, 17:13
На форуме:
Ваша страна: Россия
Имя: Сергей
Откуда: г. Люберцы
Благодарил (а): 657 раз
Поблагодарили: 417 раз
Награды: 4

За активность За помощь Старая гвардия Защитник форума

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Cargoo » 27 апр 2017, 21:59

Привет Леонид ! Классный светильник ! Ножки ты прав смотрятся громоздкими
, что-то поизящьнее будет смотреться лучше .
Не побоялся полноспектральные диоды использовать ! А я побоялся , и отложил
их пока в сторонку . Испугало то что не нашел в инете опыта их использования в
аквариумах . Само их свечение даёт визуально нужный спектр в плане зрительного
восприятия картинки . Я испугался от full spektrum вспышки водорослей .
Зелёный явно аквариуму к лицу . Сочнее и зеленее . :))
И 8000 К мне больше нравятся чем 10 000 - 15 000 К .
У них меньше синего , и желтизну от 6500 они хорошо сглаживают .
Ну и огромный и жирный плюс это контроллер и желание и умение
хозяина этого маленького подводного мира !
:) :) :)

Аватара пользователя
Cargoo
Завсегдатай
Завсегдатай
Сообщения: 634
Зарегистрирован: 08 янв 2016, 17:13
На форуме:
Ваша страна: Россия
Имя: Сергей
Откуда: г. Люберцы
Благодарил (а): 657 раз
Поблагодарили: 417 раз
Награды: 4

За активность За помощь Старая гвардия Защитник форума

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Cargoo » 27 апр 2017, 22:20

Лазерный измеритель температуры у меня показывает
+26 на алюминиевом профиле , тогда как рукой ощущается
под +50 . Хотя остальные поверхности вроди не врёт .

Аватара пользователя
Leo Angel
Администратор
Администратор
Сообщения: 11137
Зарегистрирован: 04 сен 2013, 23:42
На форуме:
Ваша страна: Израиль
Имя: Леонид
Откуда: Хайфа
Благодарил (а): 1714 раз
Поблагодарили: 4823 раза
Награды: 12

Гранд форума За активность За позитив За уникальный материал За вклад в развитие За то, что мы все вместе Аквариумист-дизайнер
За помощь Форумчанин года Администратор
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Leo Angel » 27 апр 2017, 22:30

А алюминий не крашенный, не анодированный?
Короче, белый?
У меня так было со светильником естественного алюминиевого цвета.
А на чёрном показывалась верная температура.
Ну небольшой плюс-минус...

Аватара пользователя
Cargoo
Завсегдатай
Завсегдатай
Сообщения: 634
Зарегистрирован: 08 янв 2016, 17:13
На форуме:
Ваша страна: Россия
Имя: Сергей
Откуда: г. Люберцы
Благодарил (а): 657 раз
Поблагодарили: 417 раз
Награды: 4

За активность За помощь Старая гвардия Защитник форума

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Cargoo » 28 апр 2017, 08:58

Да поверхность не крашена и не анодирована , я что-то даже не догадался что в этом дело :( , век живи век учись :)
Спасибо !

Аватара пользователя
Leo Angel
Администратор
Администратор
Сообщения: 11137
Зарегистрирован: 04 сен 2013, 23:42
На форуме:
Ваша страна: Израиль
Имя: Леонид
Откуда: Хайфа
Благодарил (а): 1714 раз
Поблагодарили: 4823 раза
Награды: 12

Гранд форума За активность За позитив За уникальный материал За вклад в развитие За то, что мы все вместе Аквариумист-дизайнер
За помощь Форумчанин года Администратор
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Leo Angel » 02 май 2017, 14:59

Итак. После всех замеров, проверок и измерений вышло так:
  1. Цветовая температура при яркости всех каналов 100% составила около 7200К.
    Пока не знаю хорошо это или плохо. Время покажет.
  2. Освещённость под светильником на высоте 40см от него на воздухе (не в воде) при яркости 100% общей и каждого канала - 2975 Люкс
    Вполне возможно, что этого даже много для тех растений, которые живут в этом аквариуме.
    Опять же - время покажет.
  3. Температура корпуса-радиатора в конце светового дня (9 часов) - 43 градуса Цельсия.
    Не думаю, что критично.
Будем посмотреть... :jokingly:

Аватара пользователя
Игорь М
Житель форума
Житель форума
Сообщения: 1628
Зарегистрирован: 21 дек 2011, 23:04
На форуме:
Ваша страна: Израиль
Имя: Игорь
Откуда: г.Ашдод
Благодарил (а): 1067 раз
Поблагодарили: 736 раз
Награды: 6

За активность За позитив За дружелюбие и отзывчивость За помощь Старая гвардия Защитник форума

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Игорь М » 02 май 2017, 16:36

На полной мощности и 43гр- это мечта. :thumbs_up

Аватара пользователя
Leo Angel
Администратор
Администратор
Сообщения: 11137
Зарегистрирован: 04 сен 2013, 23:42
На форуме:
Ваша страна: Израиль
Имя: Леонид
Откуда: Хайфа
Благодарил (а): 1714 раз
Поблагодарили: 4823 раза
Награды: 12

Гранд форума За активность За позитив За уникальный материал За вклад в развитие За то, что мы все вместе Аквариумист-дизайнер
За помощь Форумчанин года Администратор
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Leo Angel » 02 май 2017, 16:49

Ну так!!! :thumbs_up
Сам не ожидал!!!
:dance4:

Аватара пользователя
Gariman
Житель форума
Житель форума
Сообщения: 1137
Зарегистрирован: 03 сен 2015, 08:10
На форуме:
Ваша страна: Израиль
Имя: Игорь
Откуда: Ашдод
Благодарил (а): 460 раз
Поблагодарили: 438 раз
Награды: 5

За активность За помощь Старая гвардия Защитник форума Советник по общим вопросам

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Gariman » 03 май 2017, 08:37

Лёня,померяй температуры самих диодов.Это намного важней корпуса.Я когда экспериментировал с четырьмя 50 ваттными матрицами,мерял лейзерным именно температуру самой матрица.Они у меня стояли каждая на своём радиаторе с медной полированной подложкой от комповских процессоров и с принудительным охлаждением на каждую.Плюс 3 вентилятора на циркуляцию воздуха под крышкой.На радиаторе была разница с матрицей .Но думаю ,моей ошибкой было,что драйверы были не регулируемые,и я их включил на полную .

Аватара пользователя
bbbxxx
Новичок
Новичок
Сообщения: 17
Зарегистрирован: 09 авг 2016, 15:12
На форуме:
Ваша страна: Россия
Имя: Владимир
Откуда: Крым , пгт Черноморское
Благодарил (а): 5 раз
Поблагодарили: 6 раз

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение bbbxxx » 13 май 2017, 20:29

Добрый день,какой применяете драйвер? я так понял напряжением управляет контролер? просто я сам решил переделать свет на сд,драйвер купил 12вольт 150 ватт но тогда получается придется по 4 сд последовательно спаять,что бы подобрать мне нужное кол-во сд выйдет много проводов.Есть и 36 вольт но без регулировки,вот сижу и думаю как осуществить регулировку питания

Аватара пользователя
Leo Angel
Администратор
Администратор
Сообщения: 11137
Зарегистрирован: 04 сен 2013, 23:42
На форуме:
Ваша страна: Израиль
Имя: Леонид
Откуда: Хайфа
Благодарил (а): 1714 раз
Поблагодарили: 4823 раза
Награды: 12

Гранд форума За активность За позитив За уникальный материал За вклад в развитие За то, что мы все вместе Аквариумист-дизайнер
За помощь Форумчанин года Администратор
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Leo Angel » 13 май 2017, 23:00

Я купил готовый контроллер с драйверами.
Если интересно, ссылку на продавца могу сбросить в личку.

Аватара пользователя
bbbxxx
Новичок
Новичок
Сообщения: 17
Зарегистрирован: 09 авг 2016, 15:12
На форуме:
Ваша страна: Россия
Имя: Владимир
Откуда: Крым , пгт Черноморское
Благодарил (а): 5 раз
Поблагодарили: 6 раз

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение bbbxxx » 13 май 2017, 23:36

Да сбросьте

Аватара пользователя
Leo Angel
Администратор
Администратор
Сообщения: 11137
Зарегистрирован: 04 сен 2013, 23:42
На форуме:
Ваша страна: Израиль
Имя: Леонид
Откуда: Хайфа
Благодарил (а): 1714 раз
Поблагодарили: 4823 раза
Награды: 12

Гранд форума За активность За позитив За уникальный материал За вклад в развитие За то, что мы все вместе Аквариумист-дизайнер
За помощь Форумчанин года Администратор
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Leo Angel » 20 июн 2017, 22:01

Время показало хорошую работу данного светильника.
За месяц под этим светом растения (с основном папоротники и крипты) показали бешеный рост и заполонили весь аквариум - все 50 литров. :jokingly:
Причём настолько, что пришлось корягу с папоротниками убирать, потому как места свободного не осталось совсем.
Я в общем и целом доволен этим светильником.
Всё растёт, стёкла почти не зарастают.
Почти - это значит, что зелёный налёт появляется где-то на высоте см 10-12 от грунта.
При общей высоте аквариума в 45 см.
Чтобы совсем убрать "зелёнку" на переднем стекле, было принято решение провести ещё один эксперимент! :)
Да-да, эксперименты продолжаются!!!
:jokingly: :jokingly: :jokingly:
Решил поиграться с вторичной оптикой. :-[
Ну то есть, с линзами.
Вот с такими.




Сначала заказал линзы 60-градусные.
Поставил - посмотрел.
Супер! :thumbs_up
Освещённость дна заметно увеличилась.
Но стёкла, хоть и ниже, но всё равно продолжают зарастать - где-то см 5-7 от грунта.
Заказал 45-градусные линзы.
Сегодня получил.
:dance4: :dance4: :dance4:
На передний и задние ряды светодиодов поставил линзы по 45 градусов, в центральных рядах оставил 60.
Теперь буду наблюдать как себя поведут растения и как будут зарастать стёкла.
ЭКСПЕРИМЕНТ, однако... :-D

Аватара пользователя
Олег
Администратор
Администратор
Сообщения: 41892
Зарегистрирован: 22 мар 2010, 13:00
На форуме:
Ваша страна: Россия
Имя: Олег
Откуда: Санкт-Петербург
Благодарил (а): 4308 раз
Поблагодарили: 8758 раз
Награды: 9

Гранд форума За активность За дружелюбие и отзывчивость За вклад в развитие За то, что мы все вместе Форумчанин года Администратор
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Олег » 20 июн 2017, 22:15

Leo Angel писал(а):Решил поиграться с вторичной оптикой.
Ну то есть, с линзами.
Экспериментатор =))

Аватара пользователя
Leo Angel
Администратор
Администратор
Сообщения: 11137
Зарегистрирован: 04 сен 2013, 23:42
На форуме:
Ваша страна: Израиль
Имя: Леонид
Откуда: Хайфа
Благодарил (а): 1714 раз
Поблагодарили: 4823 раза
Награды: 12

Гранд форума За активность За позитив За уникальный материал За вклад в развитие За то, что мы все вместе Аквариумист-дизайнер
За помощь Форумчанин года Администратор
Контактная информация:

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение Leo Angel » 20 июн 2017, 23:11

А-то. :jokingly: :lol:

Аватара пользователя
dimavolume
Участник
Участник
Сообщения: 133
Зарегистрирован: 28 фев 2015, 21:57
На форуме:
Ваша страна: Израиль
Имя: Batir
Благодарил (а): 1 раз
Поблагодарили: 11 раз
Награды: 2

За активность За позитив

Re: Мой новый светильник. Несколько экспериментов сразу...

Сообщение dimavolume » 21 июн 2017, 20:54

Класс , я у себя добавил леды cayn улучшение очень даже .

Ответить

Вернуться в «Освещение в аквариуме»
